Kältezentrale 220 - 2015

Das Stadtwerk Winterthur als Bauherr und Betreiberin der Kältezentrale 220 mit total 3.8MW Kälteleistung hat diese im Frühjahr 2014 in Betrieb genommen.

Die Anlage ist bestückt mit vier Kältemaschinen mit je 950kW Kälteleistung und könnte zukünftig noch mit einer fünften Maschine ausgerüstet werden.

Die Kältezentrale hat eine direkte Netzversorgung ab einem 1250kVA Trafo.

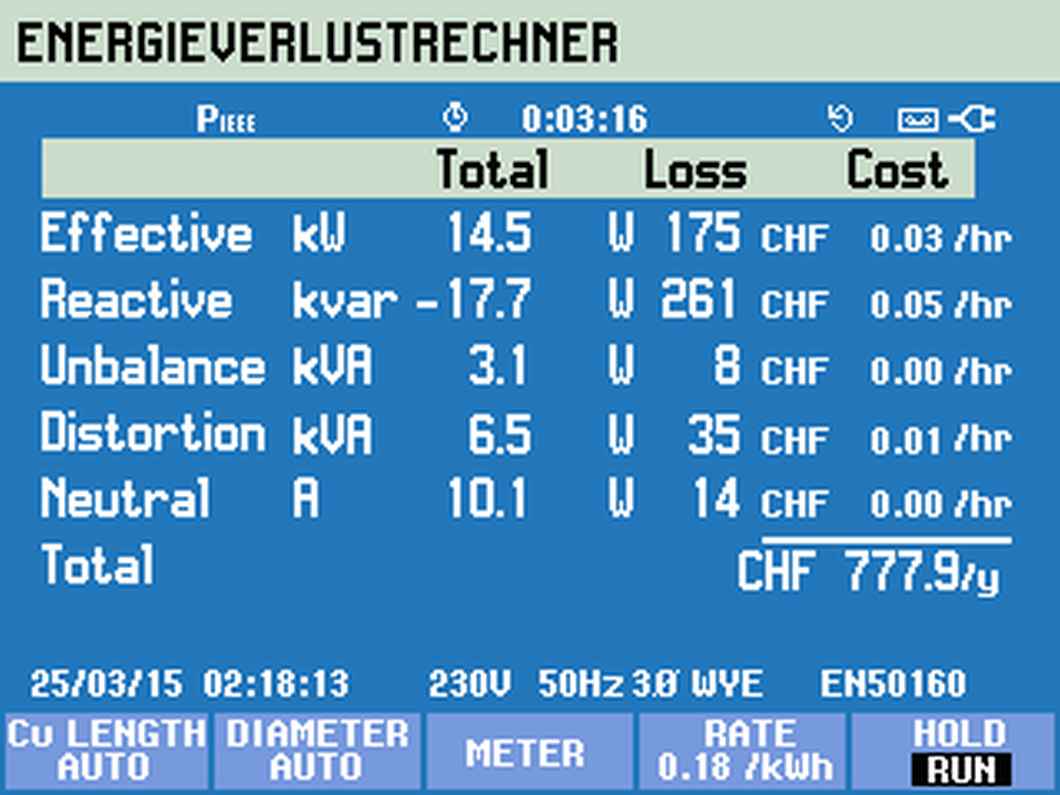

Im Sommer 2014 wurden durch die Firma Parmeltec Mess- und Elektrotechnik GmbH Netzqualitätsmessungen durchgeführt. Diese Messungen haben ergeben, dass die geforderte Netzqualität beim Betrieb von mehr als zwei Kältemaschinen nicht eingehalten wird.

Es wurde empfohlen und vom Elektrizitätswerk Winterthur verlangt, die Anlage mit entsprechenden Aktivfiltern auszurüsten damit die Netzqualität nach den geltenden Normen eingehalten wird.


Technische Argumente:

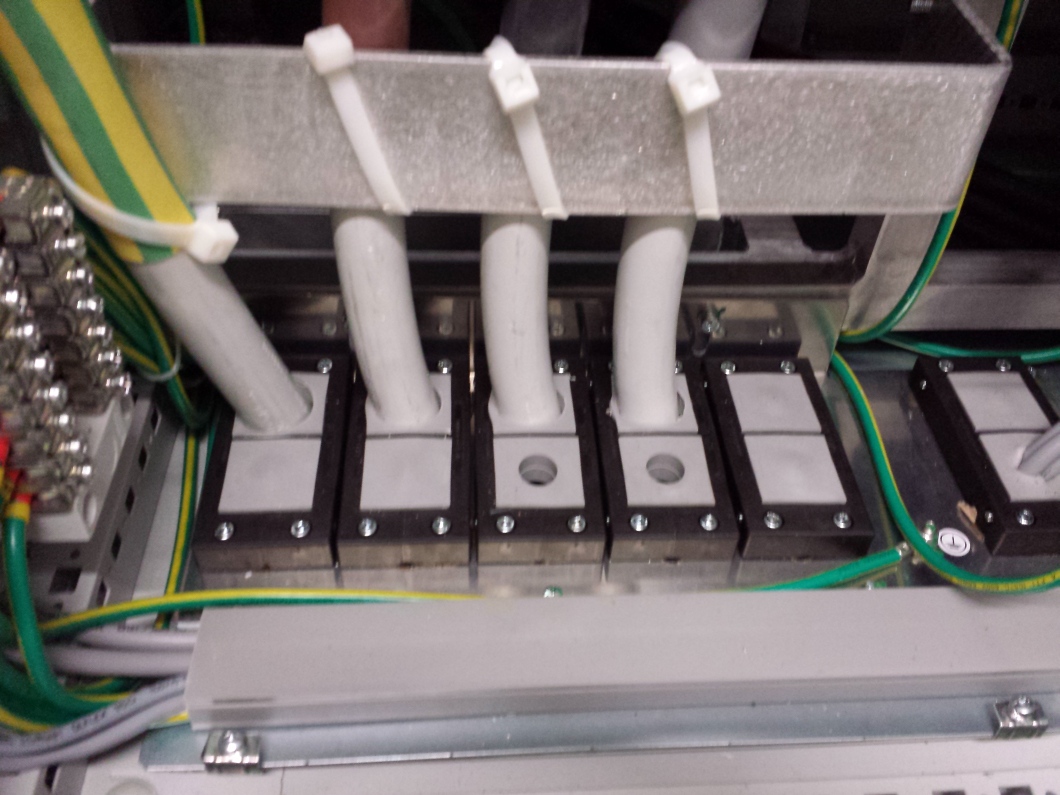

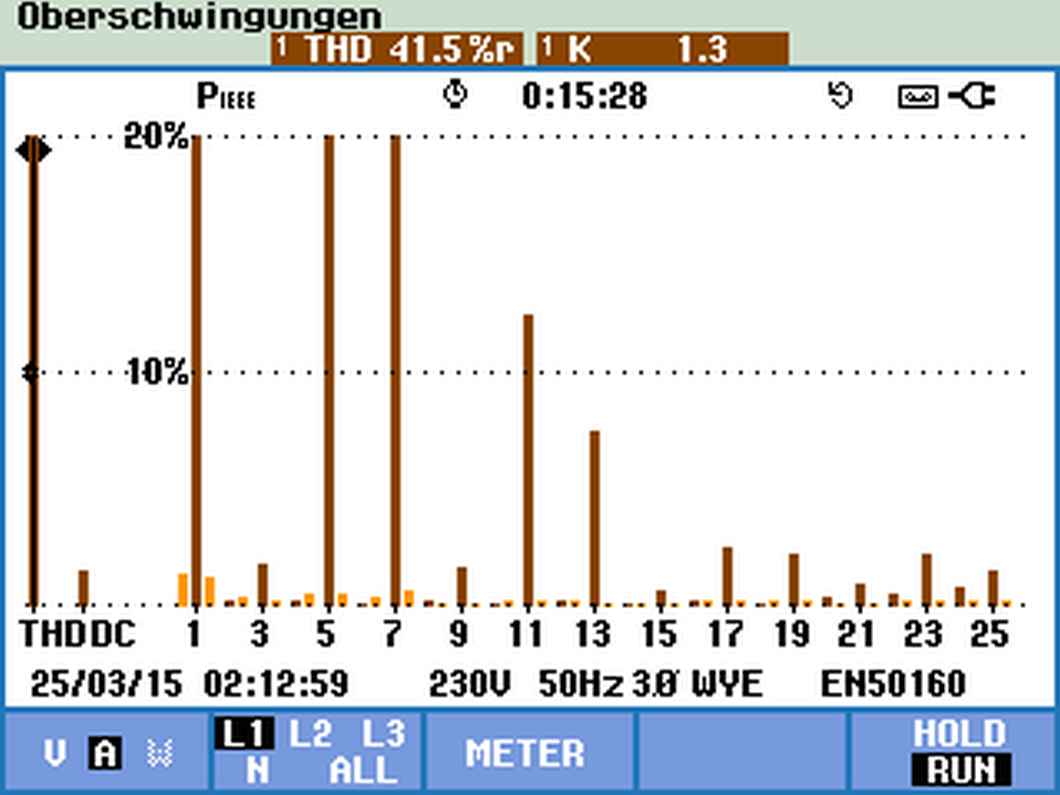

  • Die Oberwellenfilter von Schaffner EMV haben den Vorteil, dass jede einzelne Ordnung der Oberwellen gezielt gefiltert werden kann und dies bis zur 50. Oberwelle. Im direkten Bezug auf die Kältezentrale 220 heisst dies, dass gemäss dem Messbericht der Firma Parmeltec (Seite 38/48) die Oberwellenströme der Ordnung von der 25. bis zur 50. Ordnung direkt beeinflusst werden müssen, damit die Oberwellenspannungen die Normen erfüllen können.
  • Die Aktivfilter können auch, wobei dies im heutigen Zustand nicht nötig ist, Blindleistung- und Symmetrierungsaufgaben wahrnehmen. Dies ohne weitere Zusatzgeräte die sich gegenseitig im Betrieb stören können.
  • Die Ausrüstung der Kältemaschine 5 mit AHF-Umrichter ist im Detail zu prüfen. Störbeeinflussungen von aktiven Geräten (Oberwellenfilter, AHF-Umrichter) unterschiedlicher Hersteller sind immer zu prüfen. Es gilt Verlustbetrachtungen bei AHF-Umrichtern im Vergleich zu zentralen Lösungen abzuwägen.
  • Mit der vorgeschlagenen Ausführung können die Felder der Blindleistungskompensationsanlage (Feld 9) und des Abgangs des Aktivfilters (Feld 4) als weitere Leerfelder umgerüstet werden.

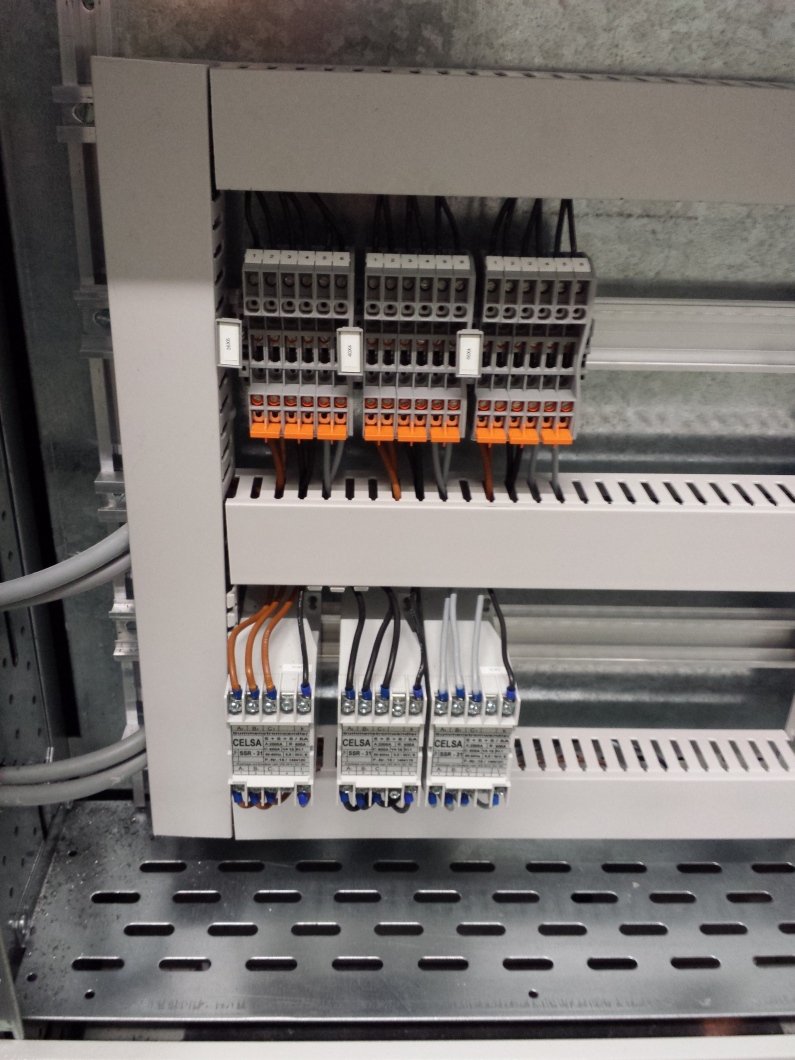

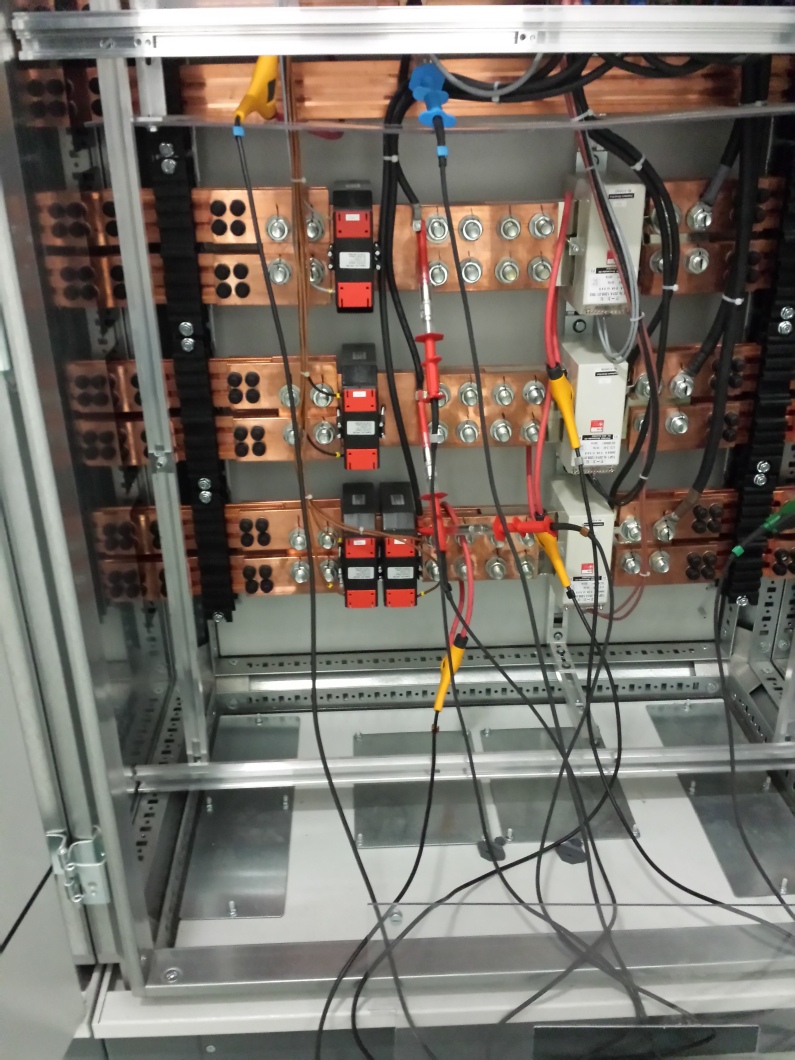

  • Mit der Summenwandlerschaltung können die Leistungsabgänge der Aktivfilter frei im System platziert werden. Erwähnenswert ist die einzigartige Servicegewährleistung bei Schaffner EMV Geräten durch optimale Partnerschaften in der Schweiz.

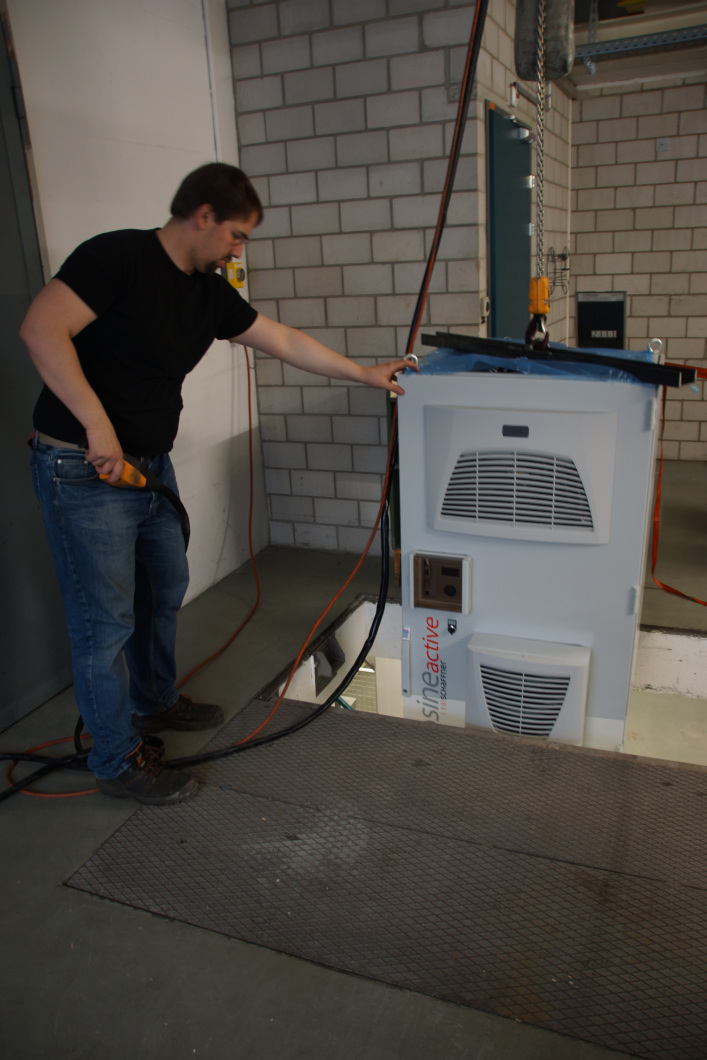

Einbau 2 Aktivfilter Stadtwerk Winterthur

Standort  Winterthur
Ausführung  27.01.2015 bis 25.03.2015
Filtertypen

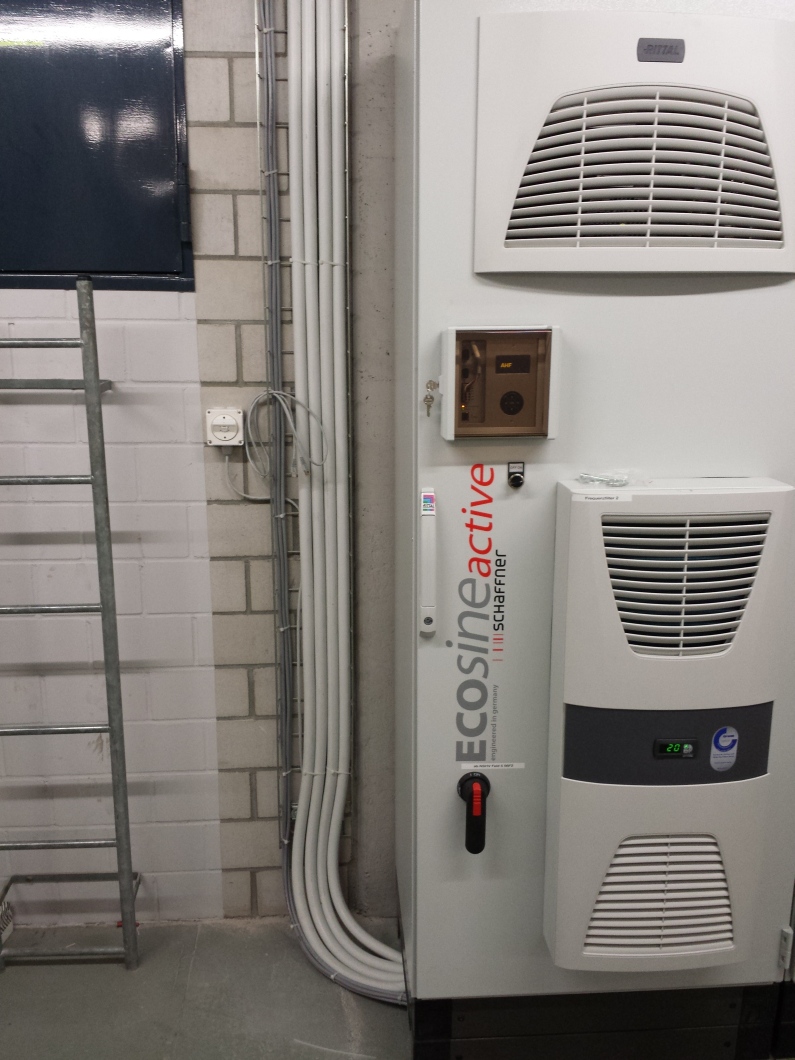

zwei neue FN3420-250-480-3
IBS 25.03.2015
Investition Auskunft auf Anfrage
Bauherrschaft Stadtwerk Winterthur


Leistungen ATLAS
Messen, Planen, Ausführen
