Gezolan AG 2016

Installation von einem oder mehreren Oberschwingungsfiltern zur Reduktion der Oberschwingungen am Verknüpfungspunkt gegenüber CKW. Gemäss Filterberechnung sind für die gemessenen Lasten mindestens 140A Filterleistung erforderlich. Damit auch ein allfälliger Blindenergieüberbezug mit dem Aktiven Filter kompensiert werden kann, ist eine Filterleistung von Total ca. 200A erforderlich.

Die Messresultate der Netzanalyse lassen sich in Worten wie folgt zusammenfassen:
  1. Die Spannungsqualität der Wochenmessung nach EN50160 ist in allen Punkten eingehalten.
  2. Die Spannungsqualität der Wochenmessung nach DACHCZ/EN61000-2-2 ist in allen Punkten eingehalten.
  3. Kurzzeitig treten Verletzungen der Spannungsqualität nach DACHCZ/EN61000-2-2 bei der 27. Harmonischen Spannung auf.
  4. Die von Gezolan AG verursachten Netzrückwirkungen in das Netz CKW überschreiten die Grenzwerte nach DACHCZ.
  5. Der in den AGB Netznutzung von CKW geforderte cosphi von > 0.90 für Kunden mit Lastgangmessung (CKW AGB Netznutzung Kap. 5.5) wurde in der Messperiode nur knapp eingehalten.

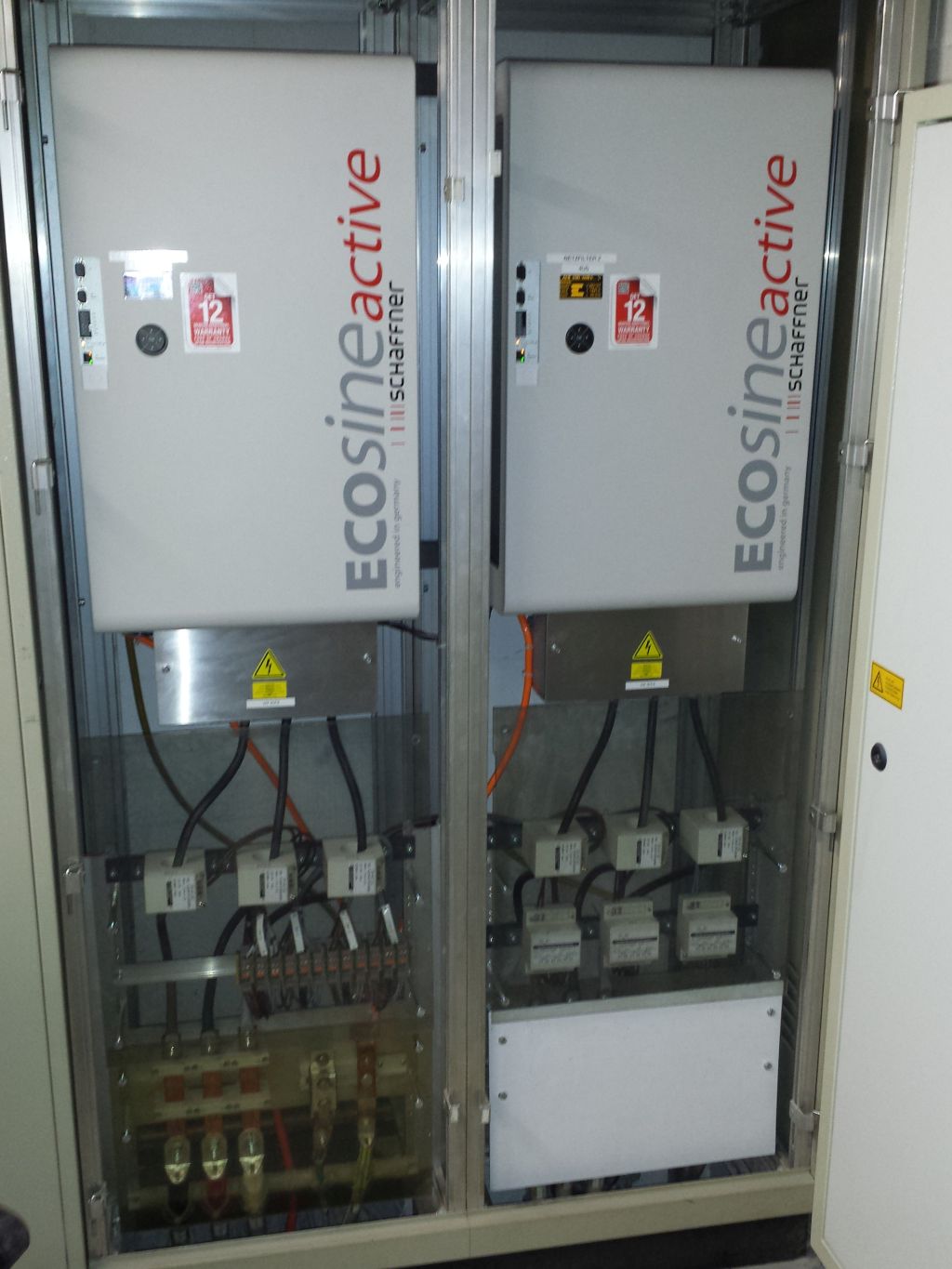

Lösung: Die zwei neu eingebauten Aktiv-Filter beheben diese Probleme erfolgreich und verbessern die Netzqualität spürbar.

Einbau Aktivfilter für Gezolan AG

Standort  Dagmersellen
Ausführung  01.01.2016 bis 29.01.2016
Filtertypen

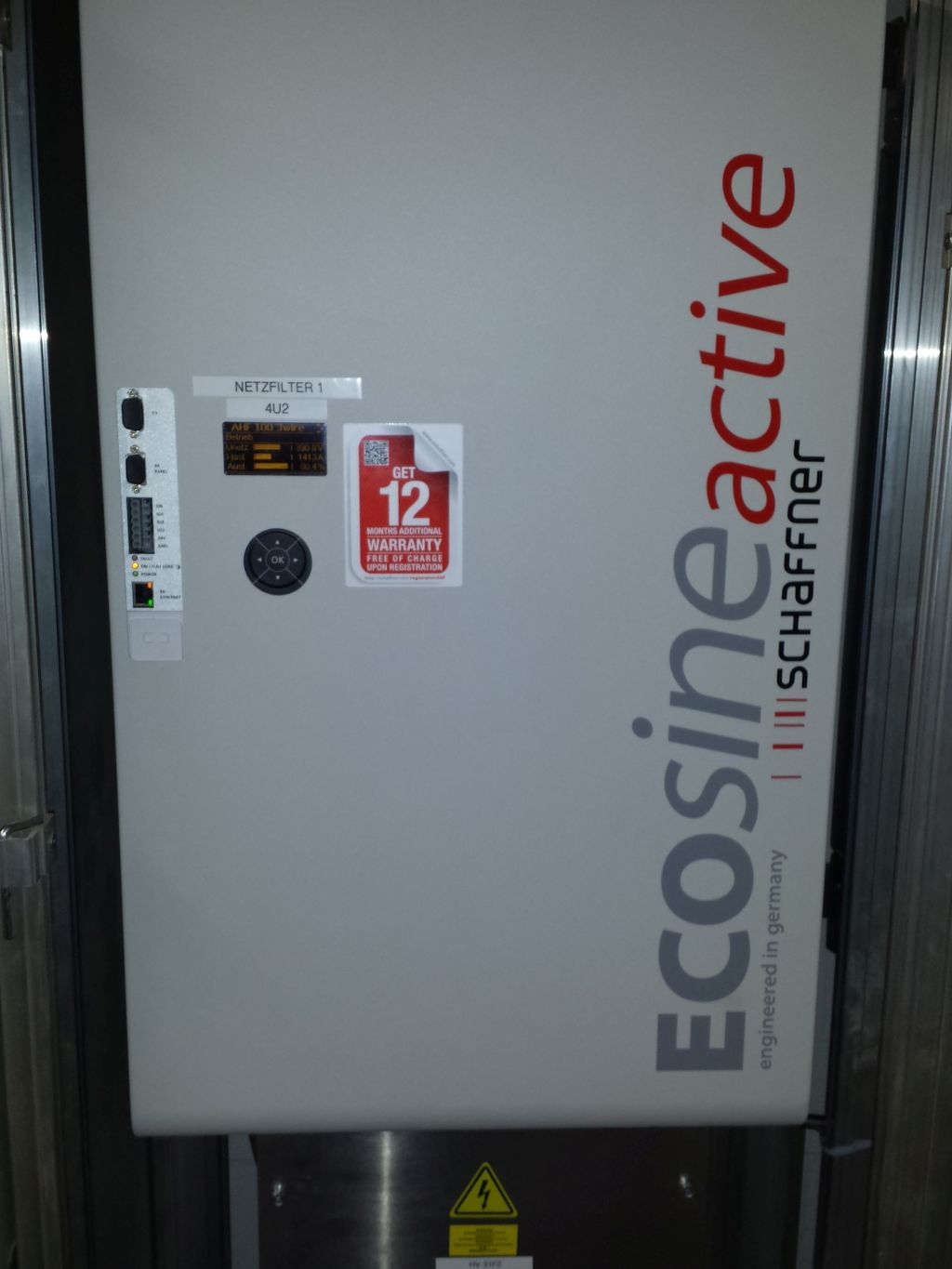

zwei neue FN3420-100-480-3
IBS 17.02.2016
Investition Auskunft auf Anfrage
Bauherrschaft Gezolan AG


Leistungen ATLAS
Messen, Planen, Ausführen
